Ethernet кабель от Cat 5e/Cat 6/Cat 7 до Cat 8

Если вы выгуглите «сетевой патч-кабель», то получите более миллиона результатов. Поэтому неудивительно, что покупка патч-кабелей может быть запутанной. Начиная с разъяснения, что делает патч-кабель патч-кабелем, этот блог обозначает основные различия между двумя самыми популярными видами — Cat 5e и Cat 6.

Сравнение Ethernet патч-кабелей и Ethernet кабелей

Определение Патч-кабелей

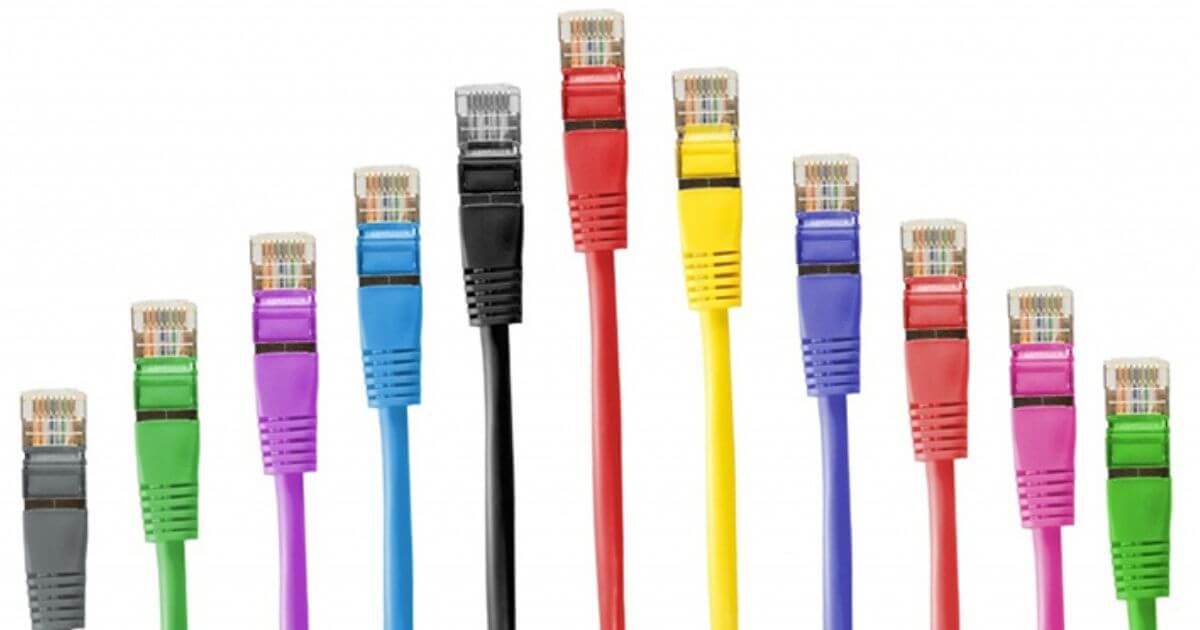

Ethernet патч-кабели — это короткие, предварительно терминированные кабели (обычно с разъемами RJ-45), используемые для подключения отдельных устройств к коммутатору сети, маршрутизатору или другому сетевому устройству. Они предназначены для немедленного использования, поскольку имеют разъем на каждом конце.

Понимание Ethernet кабелей

«Ethernet кабель» — это общий термин, который относится к любому кабелю, используемому для соединения сетевых устройств, включая патч-кабели. Обычный тип Ethernet кабеля — это монтажный кабель Ethernet, который поставляется в бухтах и не имеет разъемов на концах. Такой кабель можно нарезать на нужную длину и терминировать разъемы вручную.

Из статьи мы выяснили, что Ethernet кабели делятся на несколько категорий, от Cat 5e до Cat 8, каждая из которых имеет свои особенности и применения в современных сетях.

Что делают патч-кабели

Подключение устройств в сети

В типичном корпоративном офисе компьютеры подключены через Ethernet-кабели к центральному сетевому хабу или коммутатору, расположенному в ИТ-комнате или шкафу. Этот коммутатор позволяет компьютерам общаться друг с другом в сети и получать доступ к файлам с серверов. Также в комнате находятся другие сетевые устройства, такие как серверы, маршрутизаторы и сетевые медиаплееры.

Роль патч-панелей

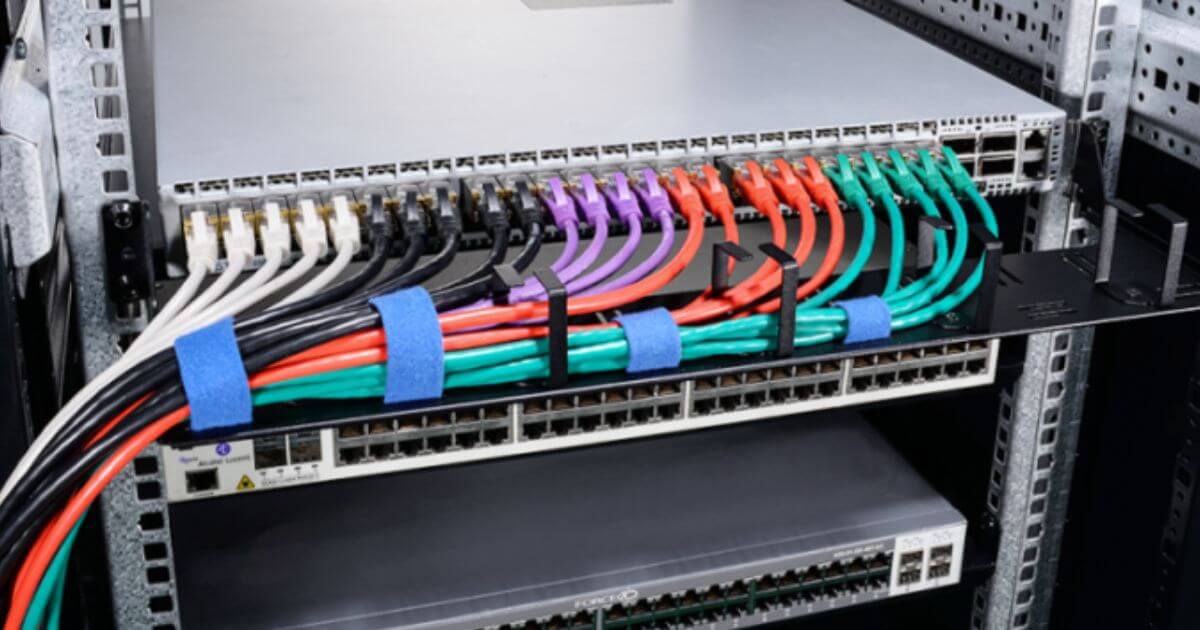

Патч-панели — это своего рода «переключатели», которые используют короткие Ethernet-патч-кабели с разъемами на обоих концах, чтобы облегчить перенастройку маршрутизации устройств. С множеством портов патч-панель упрощает процесс переключения устройств и обеспечивает более эффективную работу в сети.

Ключевые аспекты выбора категории

При выборе между кабелями Cat 5e и Cat 6 важно учитывать несколько ключевых факторов. Сначала следует обратить внимание на максимальную скорость передачи данных, дальность сигнала, ширину полосы и тип экранирования проводников.

Максимальная скорость передачи данных и дальность

Кабель Cat 5e обеспечивает максимальную скорость передачи данных до 1 гигабит в секунду на расстоянии до 100 метров, в то время как Cat 6 способен передавать данные со скоростью 1 гигабит в секунду на расстоянии до 100 метров и 10 гигабит на расстоянии до 37 метров.

Ширина полосы и экранирование

Кабель Cat 6 имеет ширину полосы в 250 МГц, что в два раза выше, чем у Cat 5e, обеспечивая быстрые скорости загрузки и выгрузки. Кроме того, Cat 6 обладает экранированием, которое обеспечивает меньше перекрестных помех и шума системы по сравнению с Cat 5e.

Характеристики и применение эзернет-патч-кабелей

Характеристики и использование Cat 5e

Категория Cat 5e имеет пропускную способность 100 мегагерц и максимальную скорость передачи данных 1 гигабит в секунду на расстоянии до 100 метров. Она используется для 100Base-T Ethernet, питания через Ethernet (PoE) и является доступным обновлением.

Характеристики и использование Cat 6

Кабель Cat 6 имеет пропускную способность 250 мегагерц и максимальную скорость передачи данных 1 гигабит в секунду на расстоянии до 100 метров и 10 гигабит в секунду на расстоянии до 37 метров. Он используется для гигабитного Ethernet в коммерческих зданиях, а также для телефонных линий и домашних сетей.

Оболочка кабеля

Важность типа оболочки

Тип оболочки кабеля является ключевым фактором при выборе Ethernet-патч-кабеля. Выбор необходимой оболочки зависит от того, где будет размещаться кабель — внутри помещения, на улице, под подвесным потолком, рядом с химикатами и так далее.

Внутри, на улице и специализированные варианты оболочки

Для Ethernet-патч-кабелей существует различные варианты оболочек в зависимости от их предполагаемого использования, начиная от помещений до уличных условий. Для более подробной информации о внутренних, наружных и специализированных вариантах оболочек кабеля, обратитесь к предоставленному обзору оболочек и их характеристикам.

Выбор правильного Ethernet патч-кабеля

Факторы для рассмотрения

При выборе Ethernet патч-кабеля важно учесть несколько факторов:

• Максимальная скорость передачи данных кабеля, измеряемая в мегабитах или гигабитах в секунду.
• Максимальное расстояние, на котором он может поддерживать данную скорость передачи данных.
• Пропускная способность кабеля, определяющая объем передаваемых данных одновременно.
• Защита проводников — неэкранированные кабели более гибкие и удобные в установке, а экранированные кабели предлагают более надежную защиту от электромагнитных помех и радиоинтерференции (EMI/RFI).

Любое решение о покупке должно быть внимательно обдумано, учитывая эти ключевые моменты.

Упрощение процесса принятия решения о покупке

Для того чтобы упростить ваш выбор, предоставляем краткое изложение основных характеристик и применений наиболее популярных категорий кабелей. Категории Cat 5e, Cat 6, Cat 6a, Cat 7 и Cat 8 имеют разные особенности, которые важно учитывать при выборе кабеля для вашей сети.

Руководство по сетевым кабелям: изучение вариантов от Cat 5e до Cat 8

Из этой статьи можно ясно понять различия между категориями сетевых кабелей от Cat 5e до Cat 8. Было подробно описано, для чего используются патч-кабели и как они отличаются от более длинных вариантов. Сравнение технических характеристик и применений различных категорий помогает определить, какой тип кабеля подойдет лучше для конкретной ситуации.

Эта статья предоставляет четкое руководство для тех, кто хочет разобраться в мире сетевых кабелей и сделать правильный выбор.

ЧАВО (Часто задаваемые вопросы)

В: Что такое кабель Ethernet Patch?

О: Кабель Ethernet Patch — это короткий предварительно терминированный кабель, используемый для соединения отдельных устройств с сетевым коммутатором, маршрутизатором или другим сетевым устройством.

В: В чем разница между кабелем Ethernet и кабелем Ethernet Patch?

О: «Кабель Ethernet» — это общий термин, который относится к любому кабелю, используемому для соединения сетевых устройств, включая кабель Ethernet Patch.

В: Какой кабель Ethernet Patch выбрать, Cat 5e или Cat 6?

О: Cat 5e обеспечивает скорость передачи данных 1 Гбит/с на расстояние до 100 метров, в то время как Cat 6 поддерживает скорость в 10 Гбит/с на расстоянии до 37 метров и имеет защиту от помех.

В: В каких случаях целесообразно использовать Cat 6a?

О: Cat 6a с шириной полосы 500 МГц и скоростью 10 Гбит/с на расстоянии до 100 метров идеально подходит для высокоскоростных сетей офисов и центров обработки данных.

В: Какой кабель Ethernet Patch подходит для связи между коммутаторами в сети 25Gbase-T или 40Gbase-T?

О: Для связи между коммутаторами в такой сети рекомендуется использовать Cat 8 с пропускной способностью 2 ГГц на расстоянии 30 метров и скоростью 40 Гбит/с.
